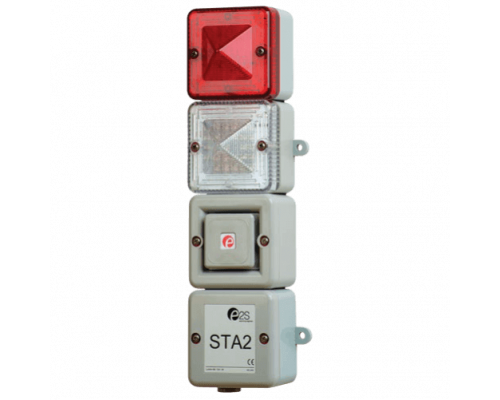

STA2 Комбинированный светозвуковой ксеноновый и светодиодный маяк

Производитель: E2S - European Safety Systems
Код Товара: 48106-44
Новинка

Краткое описание


Комбинированный светозвуковой ксеноновый и светодиодный маяк STA2 STA2 — это настраиваемый комбинированный светозвук... Читать далее...

Краткие характеристики


Вес STA3: - 1,15 кг
Долговечность лампы: - Эмиссия понижается до 70% после 8 миллионов вспышек
Кабельные вводы: - 2 х M20
Клеммы: - Кабели от 0,5 до 4,0 мм²
Количество тонов: - 10 (соответствует требованиям UKOOA / PFEER)
Контроль громкости: - Встроенный потенциометр
Максимальное звуковое давление: - 100 дБ (A) при 1 м [91 дБ (A) при 3 м]
Материал корпуса: - Ударопрочный пластик UL94V0 & 5VA FR ABS
Материал линз: - Поликарбонат
Мониторинг: - Диодная защита с обратной полярностью на блоках постоянного тока
Смотреть все характеристики


  • Наличие: На складе

Минимальная сумма всего заказа: 5000 р.

Комбинированный светозвуковой ксеноновый и светодиодный маяк STA2

STA2 — это настраиваемый комбинированный светозвуковой сигнализатор, состоящий из двух маяков AlertAlight L101 в сочетании с сиреной SONF1. Каждая позиция маяка может содержать либо ксеноновый, либо светодиодный источник света высокой мощности. Узел STA2 включает предварительно смонтированную распределительную коробку и кабельный жгут, позволяющий конечному пользователю определять тип и положение маяка во время установки.

STA2 представляет собой комбинированное устройство, состоящее из отдельных маяков — источников света и звуковой сигнализации. Модульная конструкция сигнализаторов позволяет использовать как отдельно звуковой или световой сигнализатор, так и собирать многофункциональные устройства из отдельных модулей. Широкая цветовая гамма световых сигнализаторов и многообразие мелодий и аварийных сигналов позволяют решать различные задачи в системах аварийной сигнализации промышленных и строительных объектов.

Спецификация

Общие сведения: Сборка: Корпус и кабельный канал Кабельные вводы: 2 х M20 Кабельный канал: Предварительно подключен с оконечной платой Клеммы: Кабели от 0,5 до 4,0 мм² Защита от внешних воздействий: IP66 Материал корпуса: Ударопрочный пластик UL94V0 & 5VA FR ABS Цвет корпуса: RAL3000 красный, RAL7038 серый и белый Материал линз: Поликарбонат Крепления: Нержавеющая сталь Рабочая температура: От -40 ° до + 70 ° C Температура хранения: От -40 ° до + 70 ° C Относительная влажность: 95% при 20 ° C Вес STA2: 0,95 кг Вес STA3: 1,15 кг Вес STA4: 1,35 кг Звуковой оповещатель: Тип: Звуковой сигнализатор SONF1 Максимальное звуковое давление: 100 дБ (A) при 1 м [91 дБ (A) при 3 м] Номинальное звуковое давление: 99 дБ (A) при 1 м +/- 3 дБ - тон 1 [90 дБ (A) при 3 м] Количество тонов: 10 (соответствует требованиям UKOOA / PFEER) Количество ступеней: 2 (варианты переменного напряжения 1 ступень) Контроль громкости: Встроенный потенциометр Эффективная дальность: 30 м / 99 футов при 1 кГц Мониторинг: Диодная защита с обратной полярностью на блоках постоянного тока Ксеноновый маяк: Тип: L101X Ксеноновый проблесковый маяк Энергия импульса: 5 Джоулей (5 Вт) Частота вспышки: 1 Гц (60 кадров в минуту) Пиковая интенсивность, кд: 500 000 кд - рассчитано по энергии (Дж) Эффективная интенсивность, кд: 250 кд - рассчитано по энергии (Дж) Пиковая интенсивность, кд: 86 935 кд * - измеренный исх. к IES Эффективная интенсивность, кд: 200 кд * - измеренный исх. к IES Цвета линз: Янтарный, синий, прозрачный, зеленый, пурпурный, красный, желтый Долговечность лампы: Эмиссия понижается до 70% после 8 миллионов вспышек Светодиодный маяк: Тип: L101H многофункциональный светодиодный маяк Источник света: Высокая интенсивность 18 x Cree © SMT Белая светодиодная матрица Режимы работы: Режим Высокой устойчивой мощности Режим вспышки - 425 мс ВКЛ 75 мс ВЫКЛ Режим вспышки - 1,0 Гц (60 кадров в минуту) - 200 мс ВКЛ, 800 мс ВЫКЛ Режим вспышки - 1,33 Гц (80 кадров в минуту) - 150 мс ВКЛ, 600 мс ВЫКЛ Двойная вспышка Тройная вспышка Режим вспышки - 2,0 Гц (120 кадров в минуту) - 125 мс ВКЛ, 375 мс ВЫКЛ Временная вспышка Пиковая / эффективная интенсивность, кд: 180 кд - измеренный исх. к IES Цвета линз: Янтарный, синий, прозрачный, зеленый, пурпурный, красный, желтый

Потребление тока

SONF1 Звуковой сигнализатор Диапазон: Версия: Ток: 10-30 В DC024 12 мА 115 В перем. тока +/- 10% AC115 27 мА 230 В перем. тока +/- 10% AC230 39 мА

Потребление тока

L101X Ксеноновый строб-маяк Диапазон: Версия: Ток: Максимальный ток: 10-14 В пост. тока DC012 500 мА 531 мА при 14 В пост. тока 20-28 В пост. тока DC024 250 мА 271 мА при 20 В пост. тока 115 В перем. тока +/- 10% AC115 70 мА 101 мА при 126,5 В перем. тока 230 В перем. тока +/- 10% AC230 35 мА 58 мА при 253 В перем. тока

Потребление тока

L101H Светодиодный маяк Диапазон: Версия: Устойчивый режим: Вспышка 1 Гц: Вспышка 1,5 Гц: Вспышка 2 Гц: Макс. ток: 10-14 В пост. тока DC012 167,5 мА 79,5 мА 84 мА 87 мА 168 мА при 14 В пост. тока 16-33В пост. тока DC024 178,5 мА 86,5 мА 91 мА 96 мА 183 мА при 24 В пост. тока 48-260 В перем. тока AC230 85,5 мА при 115 В перем. тока 34 мА при 115 В перем. тока 37,5 мА при 115 В перем. тока 40 мА при 115 В переме. тока 166 мА при 48 В перем. тока 48-260 В перем. тока AC230 53 мА при 230 В перем. тока 18,5 мА при 230 В перем. тока 19,5 мА при 230 В перем. тока 23,5 мА при 230 В перем. тока 51 мА при 260 В перем. тока

Коды деталей

Сборка стека: Код детали: Идентификатор: : Тип продукта: STA2 Сборка из 2-х оптических и 1-го звукового сигнализаторов Напряжение: AC230 230 В переменного тока 50/60 Гц AC115 115 В переменного тока 50/60 Гц DC024 12/24 В постоянного тока Кабельные вводы: [e] А 2 × 20 мм клиренс Заглушка материал: [м] А АБС Параметры: 0 Стандартная конфигурация Версия: [v] A1 UL, cULs Цвет корпуса: [x] G, R, W Серый RAL7038, Красный RAL3000, Белый Компоненты маяка: Код детали: Идентификатор: : Тип продукта: ST-L101X L101X Ксеноновый маяк 5 Дж Напряжение: AC230 230 В переменного тока +/- 10% 50/60 Гц AC115 115 В переменного тока +/- 10% 50/60 Гц DC024 24 В постоянного тока - 20-28 В постоянного тока DC012 12 В постоянного тока - 10-14 В постоянного тока Цвет линз: [y] A, B, C, G, M, R, Y Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый Код детали: Идентификатор: : Тип продукта: ST-L101H Светодиодный маяк L101H Напряжение: AC230 115/230 В переменного тока 50/60 Гц DC024 16-33 В постоянного тока DC012 10-14 В постоянного тока Версия: [v] A1 UL, cULs Цвет линз: [y] A, B, C, G, M, R, Y Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый Пример: для сборки с красным ксеноновым маяком и одним светодиодным маяком зеленого цвета для источника питания 24 В постоянного тока в красном корпусе закажите следующие коды деталей: STA2DC024AA0A1R ST-L101XDC024A1R ST-L101HDC024A1G

Таблица тонов

Ступ. 1 WAV файл частоты сигнала Ступ. 2 Т 1 800/1000 Гц @ 0,25 сек переменный сигнал Т 8 Т 2 500/1200 Гц @ 0,3 Гц 0,5 сек нарастающий сигнал Т 1 Т 3 1200/500 Гц при 1 Гц - DIN / PFEER PTAP Т 8 Т 4 544 Гц (100 мс) / 440 Гц (400 мс) - NF S 32-001 Т 9 Т 5 Колокол Т 1 Т 6 800/1000 Гц @ 7 Гц воющий сигнал Т 8 Т 7 500-1200 Гц, 3.75 сек/ 0.25 сек Австралийский сигнал эвакуации Т 10 Т 8 1000 Гц Непрерывный сигнал - Опасность ядовитого отравления Т 9 554 Гц непрерывный сигнал Т 10 420 Гц @ 0.625 сек Австралийский предупредительный сигнал Версия переменного тока (только одноступенчатая): Ступ. 1 WAV файл частоты сигнала Т 1 800/1000 Гц @ 0,25 сек переменный сигнал Т 2 500/1200 Гц @ 0,3 Гц 0,5 сек нарастающий сигнал Т 3 1200/500 Гц при 1 Гц - DIN / PFEER PTAP Т 4 544 Гц (100 мс) / 440 Гц (400 мс) - NF S 32-001 Т 5 1000 Гц Непрерывный сигнал - Опасность ядовитого отравления Т 6 Колокол Т 7 800/1000 Гц при 7 Гц воющий сигнал Т 8 2400/2900 Гц при 50 Гц воющий сигнал Т 9 420 Гц @ 0.625 сек Австралийский предупредительный сигнал Т 10 500-1200 Гц, 3.7 сек/ 0.25 сек Австралийский сигнал эвакуации Конфигурации тональных сигналов и частоты сигналов тревоги для конкретной страны или пользователя доступны по запросу.
Вес STA3: 1,15 кг
Долговечность лампы: Эмиссия понижается до 70% после 8 миллионов вспышек
Кабельные вводы: 2 х M20
Клеммы: Кабели от 0,5 до 4,0 мм²
Количество тонов: 10 (соответствует требованиям UKOOA / PFEER)
Контроль громкости: Встроенный потенциометр
Максимальное звуковое давление: 100 дБ (A) при 1 м [91 дБ (A) при 3 м]
Материал корпуса: Ударопрочный пластик UL94V0 & 5VA FR ABS
Материал линз: Поликарбонат
Мониторинг: Диодная защита с обратной полярностью на блоках постоянного тока
Относительная влажность: 95% при 20 ° C
Рабочая температура: От -40 ° до + 70 ° C
Режимы работы: Режим Высокой устойчивой мощности
Тип: L101H многофункциональный светодиодный маяк
Частота вспышки: 1 Гц (60 кадров в минуту)
Эффективная интенсивность, Кд: 200 кд * - измеренный исх. к IES
