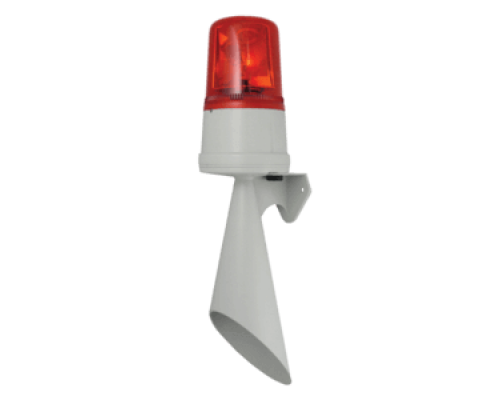

Сигнальный рупор и галогенный маяк H110TR

H110TR — это электронный звуковой сигнализатор с очень высокой выходной мощностью, способный генерировать традиционный предупреждающий сигнал «зуммер», традиционно связанный с электромеханическими сигналами.

H110TR включает H110T с галогенным проблесковым маяком. Доступен в шести цветах линз и рабочих напряжениях от 12 В постоянного тока до 230 В переменного тока.

Спецификация

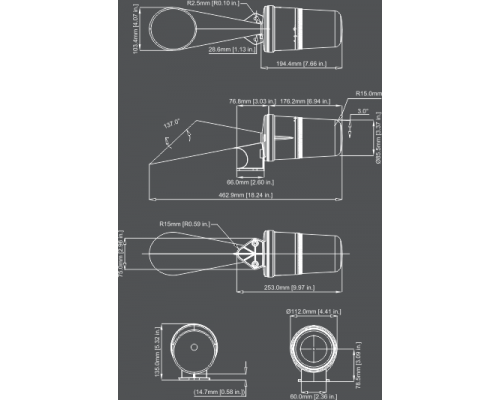

Горн Количество тонов: 3 Звуковое давление: 110 дБ (A) при 1 м [101 дБ (A) при 3 м] Ступени: Дистанционно выбираемая вторая ступень Переключение ступеней: На постоянном напряжении - через отрицательное На переменном напряжении - через источник питания Маяк Источник света: Галогенная лампа G6,35 / GY6,35 Световой поток: 20/25 Вт Пиковое значение, кд: 821 кд Пиковая / эффективная интенсивность, кд: 125 кд * Скорость вращения: 180 об / мин (+/- 30 об / мин) Ресурс работы: > 5000 часов Рабочий цикл: 100% Цвета линз: Янтарный, синий, прозрачный, зеленый, красный и желтый Тип линзы: Гладкий Общие сведения: Габаритные размеры: 462,9 х 135 мм Монтаж: Поверхностный монтаж Ввод кабеля: 1 × 5-7 мм проходная втулка Защита от внешних воздействий: IP65 Материал корпуса: Ударопрочный ABS (UL94V0 и 5VA) Материал линз: Ударопрочный поликарбонат (UL94V0 f1) Клеммы: От 0,5 до 1,5 мм² Рабочая температура: От -25 до + 50 ° C Температура хранения: От -40 до + 70 ° C Относительная влажность: 90% при 20 ° C Вес: 678 грамм * Данные SPL +/- 3 дБ (A). Измерено при оптимальном напряжении. * Измерения в канделах репрезентативны для работы с прозрачными линзами при оптимальном напряжении.

Потребление тока

Потребление тока горна: Версия: Напряжение: Ток: 12 В пост. тока 12 В пост. тока 52 мА 24 В пост. тока 24 В пост. тока 105 мА 115 В перем. тока 115 В перем. тока 50/60 Гц 36 мА 230 В перем. тока 230 В перем. тока 50/60 Гц 18 мА

Коды деталей

Версия: Мощность: Код детали: 12 В пост. тока 20 Вт H110TR012G / * 24 В пост. тока 20 Вт H110TR024G / * 115 В перем. тока 25 Вт H110TR115G / * 230 В перем. тока 25 Вт H110TR230G / * * = Цвет линзы: A: желтый, B: синий, C: прозрачный, G: зеленый, R: красный, Y: желтый

Коды деталей

Коды запасных ламп Версия: Мощность: Тип: Код детали: 12 В пост. тока 20 Вт G6,35 / GY6,35 BJC20W12VCL 24 В пост. тока 20 Вт G6,35 / GY6,35 BJC20W24VCL 115 В перем. тока 25 Вт G6,35 / GY6,35 BJCD25W120VCL 230 В перем. тока 25 Вт G6,35 / GY6,35 BJCD25W230VCL

Маяк

Потребление тока маяка: Версия: Напряжение: Ток: 12 В пост. тока 12 В пост. тока 1,72 A 24 В пост. тока 24 В пост. тока 910 мА 115 В перем. тока 115 В перем. тока 50/60 Гц 216 мА 230 В перем. тока 230 В перем. тока 50/60 Гц 117 мА

Таблица тонов

Ступ. 1 WAV файл частоты сигнала Ступ. 2 Т 1 Электромеханический звук диафрагмы Т 2 Т 2 1200/500 Гц при 1 Гц - DIN / PFEER PTAP Т 1 Т 3 800/1000 Гц при 7 Гц Воющий сигнал Т 2 Конкретные или пользовательские конфигурации тонов и частоты сигналов тревоги могут быть предоставлены по запросу.
